PCB это сокращение от Printed Circuit Board, то есть печатная плата. По сути, это электронная основа, на которой формируются медные проводники для электрических соединений между компонентами, а сама плата одновременно служит и механической опорой для этих компонентов. Именно поэтому PCB занимает центральное место в современной электронике.
Что Такое PCB Простыми Словами
Если Говорить Просто, PCB это плата, которая соединяет электронные компоненты в единую рабочую систему. В конструкции печатной платы обычно используются чередующиеся слои меди и электроизоляционного материала, а на поверхности размещаются дорожки, контактные площадки, проводящие полигоны, паяльная маска и маркировка. После изготовления голой платы на нее монтируются компоненты, и только затем изделие превращается в готовую электронную сборку.
Из Чего Состоит PCB
Современная печатная плата включает в себя посадочные места компонентов, контактные площадки, цепи соединений, дорожки, переходные отверстия, заливки меди, контур платы и шелкографию. В профессиональных CAD-системах именно эти элементы формируют полноценную структуру PCB и позволяют точно реализовать электрическую схему в физическом виде. Кроме того, переходные отверстия помогают соединять разные слои платы, а шелкография используется для обозначений, логотипов и монтажной информации.
Почему PCB Так Важна
Без Печатной Платы Современные Электронные Устройства Были Бы Намного Сложнее, Больше И Менее Надежны. PCB делает конструкцию компактной, упорядоченной и удобной для серийного производства. Она обеспечивает электрические связи между компонентами, помогает удерживать их на месте и упрощает интеграцию электроники в конечный продукт. Именно поэтому PCB используется как базовый элемент практически в любой электронной аппаратуре — от простых модулей до сложных промышленных систем.
Основные Типы PCB
Существуют разные типы печатных плат, и выбор зависит от задачи. Односторонние платы подходят для более простых решений. Двусторонние платы позволяют разводить цепи с обеих сторон. Многослойные платы используются в более сложной электронике, где требуется высокая плотность трассировки и больше возможностей по размещению цепей. Также существуют гибкие платы и rigid-flex конструкции, которые сочетают жесткие и гибкие участки в одном изделии.
Как Создается PCB
Процесс разработки обычно начинается со схемы. Затем определяется форма платы, расставляются компоненты и выполняется трассировка соединений. После этого формируются производственные данные, включая информацию о дорожках, отверстиях и размещении элементов. Уже на этапе layout важно учитывать не только электрическую логику, но и технологичность производства, удобство сборки и надежность будущего изделия.

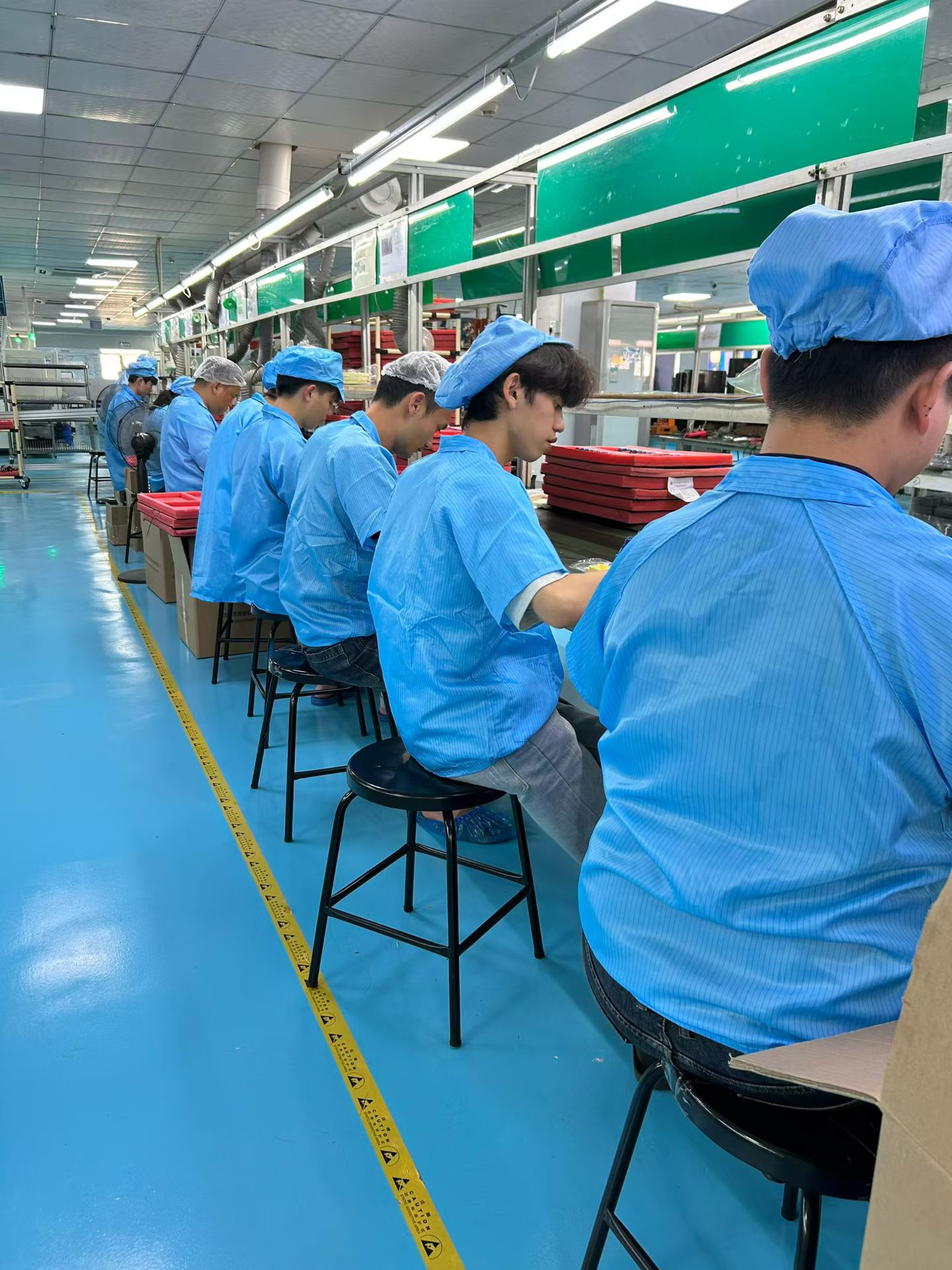

После проектирования начинается изготовление голой платы. На этом этапе создаются медные слои, изоляционная структура, паяльная маска и маркировка. Затем плата передается на участок сборки, где на нее устанавливаются и припаиваются компоненты. После монтажа готовая PCBA проходит проверку и тестирование, чтобы убедиться в корректной работе устройства.
Где Используется PCB
Печатные Платы Используются Практически Во Всех Электронных Направлениях. Они Нужны В Потребительской Электронике, Промышленном Оборудовании, Средствах Связи, Автомобильной Электронике, Медицинских Устройствах, Системах Освещения, Источниках Питания И Умных Модулях Управления. Если Внутри Изделия Есть Электронные Компоненты И Им Нужно Стабильное, Компактное И Надежное Соединение, Там Почти Всегда Есть PCB.
Почему Качество PCB Имеет Решающее Значение
Качество Печатной Платы Напрямую Влияет На Надежность Электроники. Хорошая PCB помогает обеспечить стабильную передачу сигналов, правильную токовую нагрузку, точное соответствие конструкции и более предсказуемую сборку. В отрасли для этого применяются стандарты IPC, которые используются по всему миру и помогают обеспечивать согласованность, надежность и качество в производстве электроники. Для проектирования печатных плат IPC также поддерживает профильные стандарты, включая IPC-2221, IPC-2222, IPC-2223 и IPC-2226.
Как Выбрать Подходящую PCB
При Выборе Печатной Платы Нужно Учитывать Несколько Ключевых Факторов: количество слоев, плотность разводки, тип компонентов, рабочие токи, механические ограничения, размеры изделия и условия эксплуатации. Для простых устройств может подойти односторонняя или двусторонняя плата, а для сложных высокоскоростных решений часто требуются многослойные конструкции и более строгие правила проектирования. Также важно заранее учитывать требования к производству, сборке и будущему тестированию.
PCB В Современном Производстве Электроники
Сегодня PCB — Это Не Просто Основа Для Компонентов, А Полноценная Инженерная Платформа, От Которой Зависит Работа Всего Устройства. От Качества Разводки, правильного выбора структуры слоев, точности производственных данных и соблюдения стандартов зависит не только работоспособность изделия, но и его долговечность, ремонтопригодность и стабильность в реальных условиях эксплуатации. Именно поэтому тема PCB это важна не только для инженеров, но и для производителей, закупщиков и брендов электроники.
Заключение
PCB это основа современной электроники. Печатная плата объединяет электрические соединения, механическую поддержку компонентов и удобство массового производства в одном решении. Понимание того, что такое PCB, из чего она состоит, как проектируется и почему стандарты качества так важны, помогает лучше оценивать как сам продукт, так и возможности его производства. Для любой компании, связанной с электроникой, качественная PCB — это не просто деталь, а фундамент надежного устройства.
